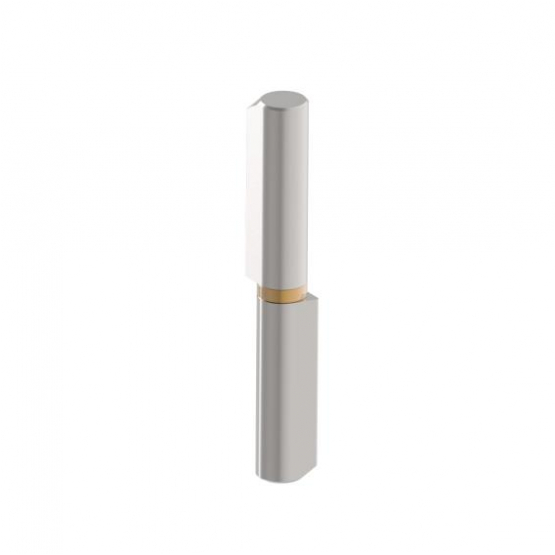

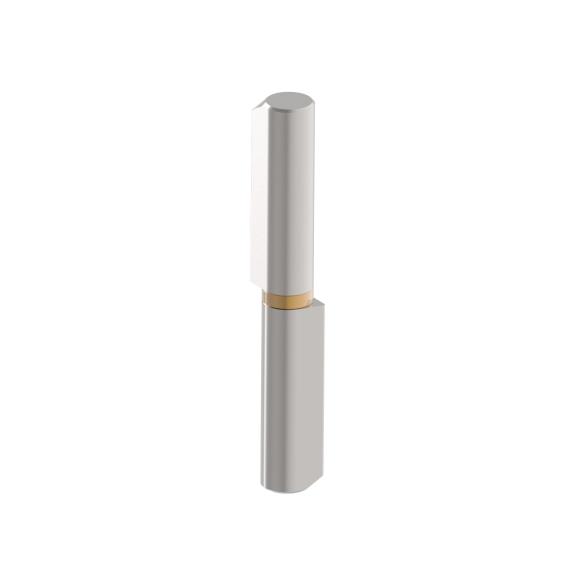

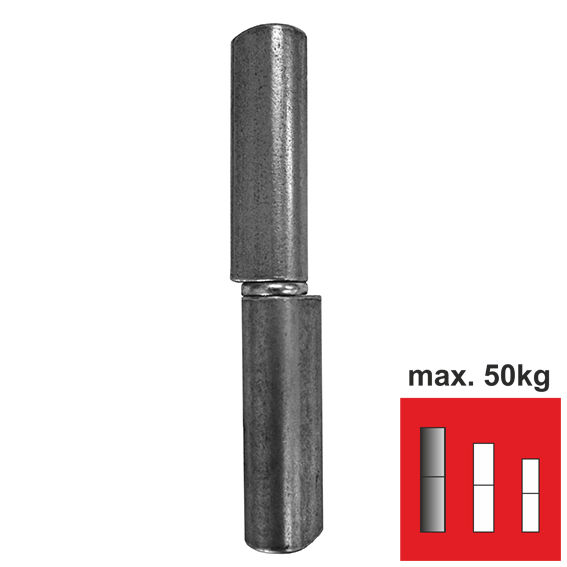

Záves navariteľný D22, L200mm
Materiál: Oceľ, Povrchová úprava: Natural, Hmotnosť brány Gmax/Goptimal (kg): 100, D: 22, H: 200, B: 29
Navariteľný záves na bránu s ložiskom, oceľový, O 22 mm, dĺžka 200 mm
Kód produktu: D4/11-200
Navariteľný záves D4/11-200 je určený na pevné a spoľahlivé uchytenie kovových brán, bránok a ďalších otočných oceľových konštrukcií. Vďaka robustnej oceľovej konštrukcii a integrovanému ložisku umožňuje plynulé otváranie a zatváranie bránového krídla a predstavuje praktické riešenie na vytvorenie pevného a odolného otočného spojenia.
Záves je vybavený ložiskom, ktoré pomáha znižovať trenie medzi pohyblivými časťami a prispieva k plynulejšiemu chodu aj pri vyššom zaťažení. Vďaka predĺženej konštrukcii s dĺžkou 200 mm je vhodný na výrobu ťažších kovových brán, montáž oceľových konštrukcií, ako aj na opravy a renovácie existujúcich bránových systémov.
Materiál
Oceľ s integrovaným ložiskom.
Povrchová úprava
Bez povrchovej úpravy (natural). Oceľový povrch umožňuje priame privarenie závesu ku kovovej konštrukcii. Po dokončení zváracích prác sa odporúča aplikovať vhodnú antikoróznu ochranu na zabezpečenie odolnosti proti poveternostným vplyvom.
Rozmery a technické parametre
– Dĺžka závesu (H): 200 mm
– Priemer závesu (D): 22 mm
– Rozmer B: 29 mm
– Hmotnosť brány Gmax/Goptimal podľa výrobcu: 100 kg
– Materiál: oceľ
– Mechanizmus: s ložiskom
– Povrchová úprava: bez povrchovej úpravy (natural)
– Spôsob montáže: privarením
– Vyhotovenie: valcový navariteľný záves
– Použitie: kovové brány, bránky a oceľové konštrukcie
Montáž a kompatibilita
Záves je určený na priame privarenie ku kovovej konštrukcii brány a nosnému stĺpiku alebo rámu. Jednotlivé časti závesu sa privaria k príslušným konštrukčným prvkom tak, aby po ich spojení umožňovali voľný otočný pohyb bránového krídla.
Pri montáži je potrebné zabezpečiť správnu polohu a súosovosť závesov, aby nedochádzalo k nadmernému namáhaniu otočného mechanizmu. Ložisko je potrebné pri zváraní chrániť pred nadmerným zahriatím, ktoré by mohlo negatívne ovplyvniť jeho funkčnosť a životnosť.
Výrobcom uvádzaná hodnota Gmax/Goptimal je 100 kg. Pri výbere a montáži je potrebné zohľadniť rozmery, hmotnosť a konštrukciu bránového krídla, ako aj počet použitých závesov a spôsob ich upevnenia.
Výhody
– Robustná oceľová konštrukcia vhodná aj pre ťažšie bránové krídla.
– Integrované ložisko pomáha znižovať trenie medzi pohyblivými časťami.
– Plynulý otočný pohyb pri otváraní a zatváraní brány.
– Predĺžené vyhotovenie s dĺžkou 200 mm.
– Pevné a spoľahlivé otočné spojenie.
– Priame privarenie ku kovovej konštrukcii.
– Vyhotovenie bez povrchovej úpravy vhodné na zváranie.
– Vhodný na výrobu nových brán aj opravy existujúcich konštrukcií.
– Možnosť dodatočnej povrchovej ochrany podľa požiadaviek konkrétnej realizácie.
Materiál: Oceľ, Povrchová úprava: Natural, Hmotnosť brány Gmax/Goptimal (kg): 100, D: 22, H: 200, B: 29
Navariteľný záves na bránu s ložiskom, oceľový, O 22 mm, dĺžka 200 mm
Kód produktu: D4/11-200
Navariteľný záves D4/11-200 je určený na pevné a spoľahlivé uchytenie kovových brán, bránok a ďalších otočných oceľových konštrukcií. Vďaka robustnej oceľovej konštrukcii a integrovanému ložisku umožňuje plynulé otváranie a zatváranie bránového krídla a predstavuje praktické riešenie na vytvorenie pevného a odolného otočného spojenia.
Záves je vybavený ložiskom, ktoré pomáha znižovať trenie medzi pohyblivými časťami a prispieva k plynulejšiemu chodu aj pri vyššom zaťažení. Vďaka predĺženej konštrukcii s dĺžkou 200 mm je vhodný na výrobu ťažších kovových brán, montáž oceľových konštrukcií, ako aj na opravy a renovácie existujúcich bránových systémov.
Materiál
Oceľ s integrovaným ložiskom.
Povrchová úprava
Bez povrchovej úpravy (natural). Oceľový povrch umožňuje priame privarenie závesu ku kovovej konštrukcii. Po dokončení zváracích prác sa odporúča aplikovať vhodnú antikoróznu ochranu na zabezpečenie odolnosti proti poveternostným vplyvom.
Rozmery a technické parametre
– Dĺžka závesu (H): 200 mm
– Priemer závesu (D): 22 mm
– Rozmer B: 29 mm
– Hmotnosť brány Gmax/Goptimal podľa výrobcu: 100 kg
– Materiál: oceľ
– Mechanizmus: s ložiskom
– Povrchová úprava: bez povrchovej úpravy (natural)
– Spôsob montáže: privarením
– Vyhotovenie: valcový navariteľný záves
– Použitie: kovové brány, bránky a oceľové konštrukcie
Montáž a kompatibilita
Záves je určený na priame privarenie ku kovovej konštrukcii brány a nosnému stĺpiku alebo rámu. Jednotlivé časti závesu sa privaria k príslušným konštrukčným prvkom tak, aby po ich spojení umožňovali voľný otočný pohyb bránového krídla.
Pri montáži je potrebné zabezpečiť správnu polohu a súosovosť závesov, aby nedochádzalo k nadmernému namáhaniu otočného mechanizmu. Ložisko je potrebné pri zváraní chrániť pred nadmerným zahriatím, ktoré by mohlo negatívne ovplyvniť jeho funkčnosť a životnosť.
Výrobcom uvádzaná hodnota Gmax/Goptimal je 100 kg. Pri výbere a montáži je potrebné zohľadniť rozmery, hmotnosť a konštrukciu bránového krídla, ako aj počet použitých závesov a spôsob ich upevnenia.
Výhody
– Robustná oceľová konštrukcia vhodná aj pre ťažšie bránové krídla.
– Integrované ložisko pomáha znižovať trenie medzi pohyblivými časťami.
– Plynulý otočný pohyb pri otváraní a zatváraní brány.
– Predĺžené vyhotovenie s dĺžkou 200 mm.
– Pevné a spoľahlivé otočné spojenie.
– Priame privarenie ku kovovej konštrukcii.
– Vyhotovenie bez povrchovej úpravy vhodné na zváranie.
– Vhodný na výrobu nových brán aj opravy existujúcich konštrukcií.
– Možnosť dodatočnej povrchovej ochrany podľa požiadaviek konkrétnej realizácie.
Materiál: Oceľ, Povrchová úprava: Natural, Hmotnosť brány Gmax/Goptimal (kg): 100, D: 22, H: 200, B: 29
Navariteľný záves na bránu s ložiskom, oceľový, O 22 mm, dĺžka 200 mm
Kód produktu: D4/11-200
Navariteľný záves D4/11-200 je určený na pevné a spoľahlivé uchytenie kovových brán, bránok a ďalších otočných oceľových konštrukcií. Vďaka robustnej oceľovej konštrukcii a integrovanému ložisku umožňuje plynulé otváranie a zatváranie bránového krídla a predstavuje praktické riešenie na vytvorenie pevného a odolného otočného spojenia.
Záves je vybavený ložiskom, ktoré pomáha znižovať trenie medzi pohyblivými časťami a prispieva k plynulejšiemu chodu aj pri vyššom zaťažení. Vďaka predĺženej konštrukcii s dĺžkou 200 mm je vhodný na výrobu ťažších kovových brán, montáž oceľových konštrukcií, ako aj na opravy a renovácie existujúcich bránových systémov.
Materiál
Oceľ s integrovaným ložiskom.
Povrchová úprava
Bez povrchovej úpravy (natural). Oceľový povrch umožňuje priame privarenie závesu ku kovovej konštrukcii. Po dokončení zváracích prác sa odporúča aplikovať vhodnú antikoróznu ochranu na zabezpečenie odolnosti proti poveternostným vplyvom.
Rozmery a technické parametre
– Dĺžka závesu (H): 200 mm
– Priemer závesu (D): 22 mm
– Rozmer B: 29 mm
– Hmotnosť brány Gmax/Goptimal podľa výrobcu: 100 kg
– Materiál: oceľ
– Mechanizmus: s ložiskom
– Povrchová úprava: bez povrchovej úpravy (natural)
– Spôsob montáže: privarením
– Vyhotovenie: valcový navariteľný záves
– Použitie: kovové brány, bránky a oceľové konštrukcie
Montáž a kompatibilita
Záves je určený na priame privarenie ku kovovej konštrukcii brány a nosnému stĺpiku alebo rámu. Jednotlivé časti závesu sa privaria k príslušným konštrukčným prvkom tak, aby po ich spojení umožňovali voľný otočný pohyb bránového krídla.
Pri montáži je potrebné zabezpečiť správnu polohu a súosovosť závesov, aby nedochádzalo k nadmernému namáhaniu otočného mechanizmu. Ložisko je potrebné pri zváraní chrániť pred nadmerným zahriatím, ktoré by mohlo negatívne ovplyvniť jeho funkčnosť a životnosť.
Výrobcom uvádzaná hodnota Gmax/Goptimal je 100 kg. Pri výbere a montáži je potrebné zohľadniť rozmery, hmotnosť a konštrukciu bránového krídla, ako aj počet použitých závesov a spôsob ich upevnenia.
Výhody
– Robustná oceľová konštrukcia vhodná aj pre ťažšie bránové krídla.
– Integrované ložisko pomáha znižovať trenie medzi pohyblivými časťami.
– Plynulý otočný pohyb pri otváraní a zatváraní brány.
– Predĺžené vyhotovenie s dĺžkou 200 mm.
– Pevné a spoľahlivé otočné spojenie.
– Priame privarenie ku kovovej konštrukcii.
– Vyhotovenie bez povrchovej úpravy vhodné na zváranie.
– Vhodný na výrobu nových brán aj opravy existujúcich konštrukcií.
– Možnosť dodatočnej povrchovej ochrany podľa požiadaviek konkrétnej realizácie.
| Hmotnosť |
0.6 kg |
Popis produktu
Materiál: Oceľ, Povrchová úprava: Natural, Hmotnosť brány Gmax/Goptimal (kg): 100, D: 22, H: 200, B: 29
Navariteľný záves na bránu s ložiskom, oceľový, O 22 mm, dĺžka 200 mm
Kód produktu: D4/11-200
Navariteľný záves D4/11-200 je určený na pevné a spoľahlivé uchytenie kovových brán, bránok a ďalších otočných oceľových konštrukcií. Vďaka robustnej oceľovej konštrukcii a integrovanému ložisku umožňuje plynulé otváranie a zatváranie bránového krídla a predstavuje praktické riešenie na vytvorenie pevného a odolného otočného spojenia.
Záves je vybavený ložiskom, ktoré pomáha znižovať trenie medzi pohyblivými časťami a prispieva k plynulejšiemu chodu aj pri vyššom zaťažení. Vďaka predĺženej konštrukcii s dĺžkou 200 mm je vhodný na výrobu ťažších kovových brán, montáž oceľových konštrukcií, ako aj na opravy a renovácie existujúcich bránových systémov.
Materiál
Oceľ s integrovaným ložiskom.
Povrchová úprava
Bez povrchovej úpravy (natural). Oceľový povrch umožňuje priame privarenie závesu ku kovovej konštrukcii. Po dokončení zváracích prác sa odporúča aplikovať vhodnú antikoróznu ochranu na zabezpečenie odolnosti proti poveternostným vplyvom.
Rozmery a technické parametre
– Dĺžka závesu (H): 200 mm
– Priemer závesu (D): 22 mm
– Rozmer B: 29 mm
– Hmotnosť brány Gmax/Goptimal podľa výrobcu: 100 kg
– Materiál: oceľ
– Mechanizmus: s ložiskom
– Povrchová úprava: bez povrchovej úpravy (natural)
– Spôsob montáže: privarením
– Vyhotovenie: valcový navariteľný záves
– Použitie: kovové brány, bránky a oceľové konštrukcie
Montáž a kompatibilita
Záves je určený na priame privarenie ku kovovej konštrukcii brány a nosnému stĺpiku alebo rámu. Jednotlivé časti závesu sa privaria k príslušným konštrukčným prvkom tak, aby po ich spojení umožňovali voľný otočný pohyb bránového krídla.
Pri montáži je potrebné zabezpečiť správnu polohu a súosovosť závesov, aby nedochádzalo k nadmernému namáhaniu otočného mechanizmu. Ložisko je potrebné pri zváraní chrániť pred nadmerným zahriatím, ktoré by mohlo negatívne ovplyvniť jeho funkčnosť a životnosť.
Výrobcom uvádzaná hodnota Gmax/Goptimal je 100 kg. Pri výbere a montáži je potrebné zohľadniť rozmery, hmotnosť a konštrukciu bránového krídla, ako aj počet použitých závesov a spôsob ich upevnenia.
Výhody
– Robustná oceľová konštrukcia vhodná aj pre ťažšie bránové krídla.
– Integrované ložisko pomáha znižovať trenie medzi pohyblivými časťami.
– Plynulý otočný pohyb pri otváraní a zatváraní brány.
– Predĺžené vyhotovenie s dĺžkou 200 mm.
– Pevné a spoľahlivé otočné spojenie.
– Priame privarenie ku kovovej konštrukcii.
– Vyhotovenie bez povrchovej úpravy vhodné na zváranie.
– Vhodný na výrobu nových brán aj opravy existujúcich konštrukcií.
– Možnosť dodatočnej povrchovej ochrany podľa požiadaviek konkrétnej realizácie.
Parametre
| Hmotnosť |
0.6 kg |

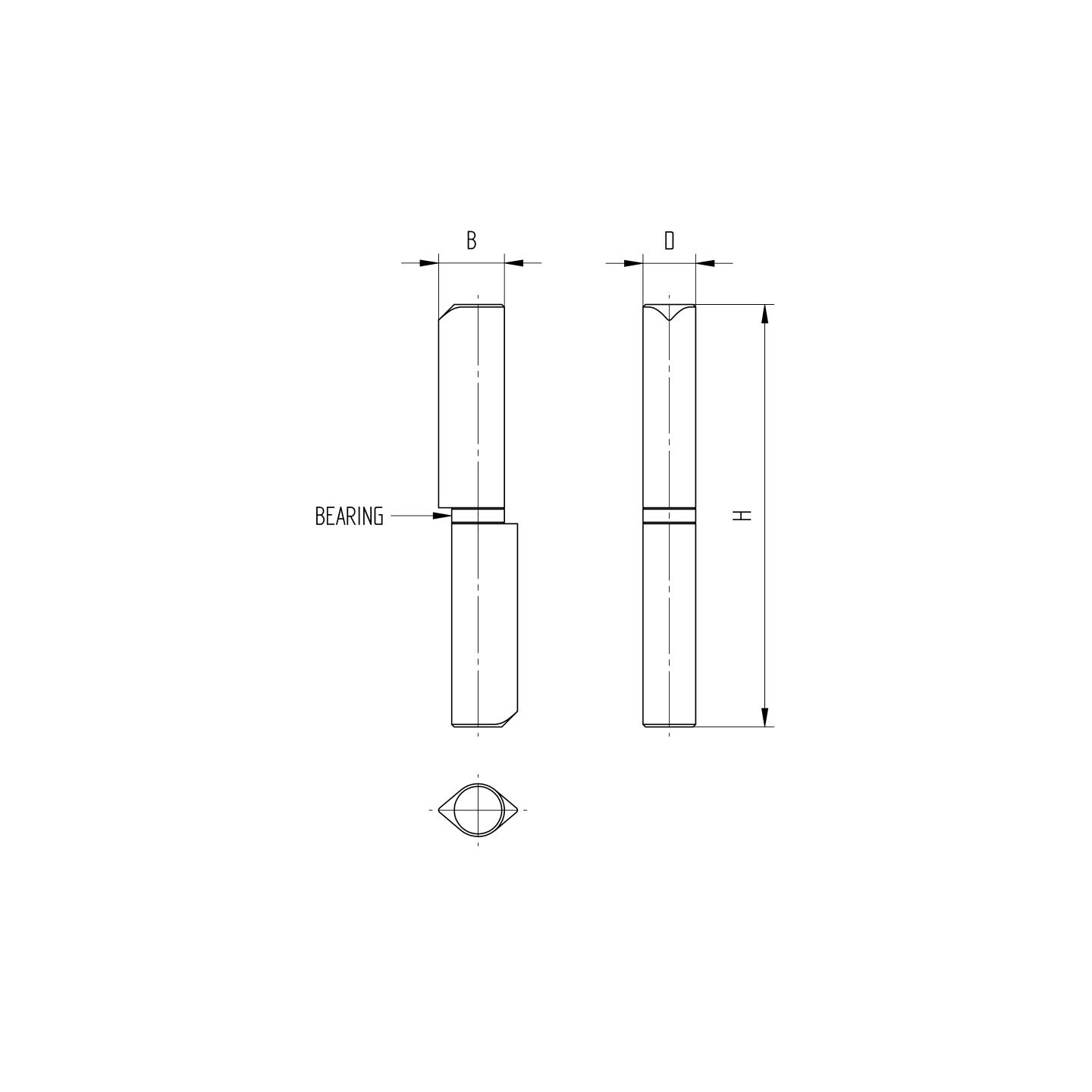

Výkresy a montáž
